RFXCOM LAN





Décu par le manque de précision des températures de la Vera avec le capteur EverSpring, voilà bien longtemps que je revais d’acheter un module RFXCOM pour faire l’acquisition des températures de ma maison.

Je viens de profiter de la dernière commande groupée  pour réaliser mon rêve. J’ai donc acheter :

      un RFXCOM RFXLAN TCP/IP avec Récepteur et RFXmitter,

      plus 2 sondes de température et humidité OREGON,
une THGR122NX et une THGR810

Je me suis inspiré de l’article de Maison et Domotique ( ici ), du forum Micasaverde dédié au RFXCOM ( ici ) et du wiki ( ici ).

Installation du RFXCOM

Brancher votre RFXCOM sur votre reseau. Un utilitaire sur le CD, RFXCOM Ethernet Discoverer.exe, va vous permettre de connaitre son adresse IP.

Il est conseillé d’attribuer au RFXCOM LAN une adresse Ip Fixe. Pour cela connecter vous à votre RFXCOM en tapant dans votre browser l’adresse Ip que vous avez trouvé avec l’utilitaire. Vous êtes connecté au RFXCOM. Vous arriverez sur la Home Page.

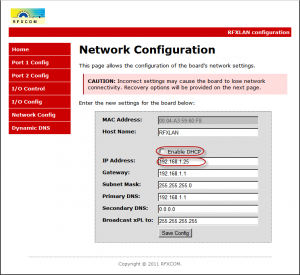

Choisir NetWork Config : Sur cette nouvelle page, decocher Enable DHCP et donner une adresse IP Fixe à votre  RFXCOM.

Ensuite connectez vous à votre Box Internet et forcer une adresse fixe pour le RFXCOM
Redemarrer la box et le RFXCOM



Installation du Plugin RFXCOM LAN

Après Installation du Plugin, il faut renseigner l’adresse Ip de votre RFXCOM et mettre la variable AutoCreate à 1



Vera va créer automatiquement des devices enfants en fonction des infos qu’elle va recevoir.

Dans mon cas, elle a crée pour chaque capteur Oregon, un device Temperature et un device Humidité.



Il est interessant de noter qu’à chaque fois que Vera recoit une info du RFXCOM, elle est affichée sur le device maitre du RFXCOM



Comparaison Everspring ST814 et RFXCOM/TGGR122NX

j’ai mis les 2 capteurs cote à cote dans la même pièce. On constate un degré de différence au niveau de la température.
Il n’y a aucune indication de précision dans les notices.

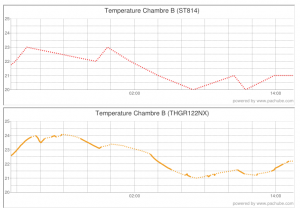

L’enregistrement des températures et humidité des 2 capteurs sur 24h00, au travers de la Vera, en envoyant une mesure à chaque changement de la variable.
On constate les mêmes tendances mais une meilleures précisions pour le capteur Oregon qui va adresser une valeur pour chaque changement de 0.1°C par rapport au ST814 qui n’enverra une mesure que tous les 1°C.



Module Chacon et Plugin RFXCOM

Possédant des modules Chacon ON/Off, j’ai voulu faire un test.

J’ai en ma possesion 2 types de modules Chacon :

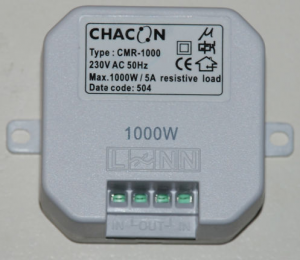

  • des modules anciens où l’on régle l’adresse « Maison » avec une « roulette » une lettre … avec une télécommande associée

—La télécommande 54061——-

Ils sont reconnus quand j’appui sur une touche 1/On de la télécommande comme des modules X10, et la Vera lui attribue comme altId X10B01 (Le commutateur derrière est sur B)
pour la touche 2 nous avons un altId X10B02 … etc

Malheureusement je n’ai pas pu faire fonctionner ce type de module à partir de la Vera

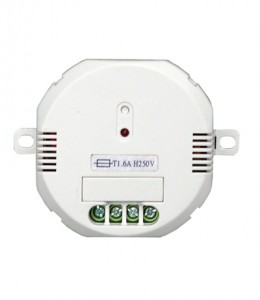

  • Des modules plus récents où il faut appairer la télécommande au module par un apprentissage

Ils sont reconnus par la Vera comme des modules HomeEasy.
La vera leur attribue comme altId  HEA00357A32C, à priori qui se décompose ainsi
HEA             pour HomeEasy
0035a32  Code de la télécommande
C                    touche 1 de la télécommande (Commutateur sur IV)

Et là, miracle cela fonctionne correctement, je peux piloter les modules On/Off de ce type soit de la télécommande, soit de la Vera
J’ai aussi un dimmer dans cette série. Je peux le piloter de la Vera comme un On/Off, ce qui me semble normal car, à priori,  la philosophie de commande des dimmers est differente en Zwave et chez Chacon .
