Ma Fonction Alarme

Quelle pertinence d’utiliser la Vera pour faire une alarme

Un système d’alarme complet peut être une solution plus judicieuse, car il est vraiment spécifique à son emploi.
De plus nous trouvons tous les types de capteurs et des sirènes extérieures dignes de ce nom.
Certains systèmes peuvent être interfacés avec une box domotique.
Mais ce sont des systèmes fermés.

 Mon choix

Je me suis orienté vers une application Surveillance des ouvertures pilotée par la Vera.
Le choix d’une alarme périphérique, est dicté par la présence d’un chien dans la maison. Plus tard je pourrais facilement intégrer à mon alarme des capteurs de mouvement.
D’autre part, tous les capteurs d’ouverture peuvent être utilisés à d’autres fonctions par exemple couper le chauffage si la fenêtre est ouverte.
Il est vrai que le choix de capteurs et actionneurs Zwave, dans le domaine de la sécurité, est bien maigre. Nous ne trouvons pas actuellement des capteurs de bris ou de choc, ni de sirène extérieure, ni de clavier d’activation.
La Vera peut envoyer des mails et des sms d’alerte.

Pour parfaire cette fonction d’alarme, il ne me reste plus qu’à installer un onduleur pour alimenter la Vera et la Box Internet pour être insensible au coupure de courant.

Le Matériel

Donc j’ai équipé toutes mes fenêtres, portes-fenêtres et porte d’entrée de capteur d’ouverture Everspring SM103, très facile à installer. (ici)

J’ai acheté une sirène d’intérieur SE812. (ici)

Il ne me restait qu’à trouver un moyen d’activer et de désactiver mon alarme facilement.

Voir l’article Ma Réalisation d’un lecteur RFID « Zwave »

 N’étant pas satisfait, car le système RFID ainsi créé, envoie une info à la Vera mais n’a pas de retour que l’action demandée est bien exécutée. J’ai donc cherché à adjoindre ce retour d’état.

– Une première solution était de changer ma sirène Everspring SE812 par une nouvelle sirène FORTREZZ SSA2 qui a la particularité d’avoir 3 modes de fonctionnement : Sirene seule, Voyant seul ou les deux. J’aurais pu faire flasher le voyant seul quelques instant pour indiquer que l’alarme était activée.

La deuxième solution était d’adjoindre un système vocal qui permette à la Vera d’envoyer des messages. J’ai cherché une solution simple et peu onéreuse au travers d’internet. A priori il y aurait quelque chose en préparation chez Everspring qui combinerait une sirène, un voyant et un diffuseur de messages vocaux. (http://www.ctc-chromagic.com/?q=zwave/HSE02)

Une troisième solution est d’utiliser une tablette tactile Android, sur laquelle est connecté en USB un lecteur RFID. Cela permet de présenter l’état des ouvertures sous forme de synoptique sur l’écran, de reconnaitre l’individu par son badge, de faire un prétraitement par exemple ne pas demander l’activation de l’alarme si une fenêtre est ouverte, d’avoir une interface vocale.

En attendant, j’utilise un Karotz depuis le début d’année, pour diffuser
–> un message d’activation d’alarme,
–> un message de désactivation d’alarme
–> et un message quand on rentre pour indiquer que l’alarme est en service.
Cela fonctionne mais ce n’est pas parfait.

Mise en Oeuvre :

Pour la programmation je me suis inspiré de l’article de Cédric Locqueneux (ici)

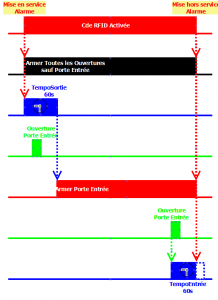

Synoptique :

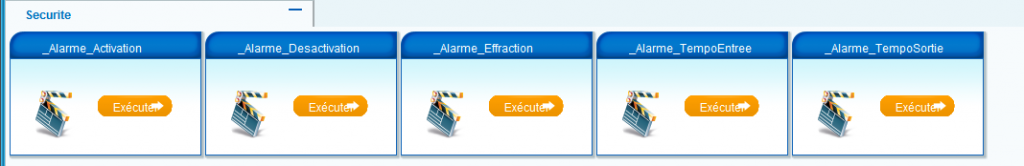

J’utilise 5 scènes :
Alarme_Activation, Alarme_Desactivation, Alarme Effraction, Alarme_TempoEntree, Alarme_TempoSortie

et 2 modules de temporisation :
Al_TempoEntree_60s et Al_TempoSortie_60s

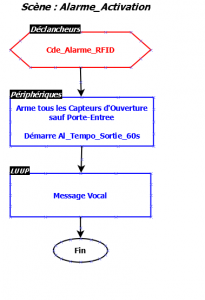

Scène Alarme_Activation :





Scène Alarme_TempoSortie :

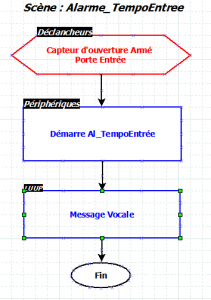

Scène Alarme_TempoEntree :

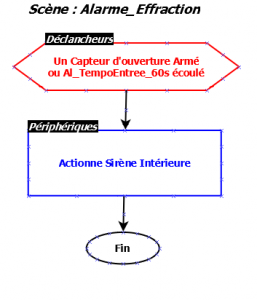

Scène Alarme_Effraction :

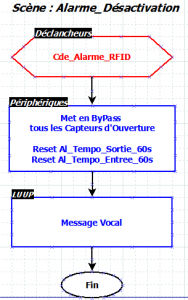

Scène Alarme_Désactivation :
