Dans le cadre de l’installation de la fonction Alarme sur Vera, il fallait trouver un moyen d’activer et de désactiver mon alarme facilement.
C’est en lisant les blogs que j’ai trouvé ma solution en m’inspirant des travaux décrits dans le blog suivant (ici)
J’ai donc acheté le lecteur RFID (assez bon marché) qui a l’origine sert à commander une gâche electrique . Quand il reconnait un badge, il émet une impulsion. J’ai donc eu l’idée de lui adjoindre un relais électronique bistable acheté en kit.
Ce relais commandant à son tour un détecteur Everspring SM103, sachant que le détecteur SM103 peut être aussi commandé en fermant ou ouvrant son petit connecteur (non compatible avec l’aimant).
Donc un passage de badge devant le lecteur RFID, envoie une impulsion qui fait coller le relais Bistable , cette info est relayée par le SM103 en Zwave versla VERA.
Un nouveau passage d’un badge devant le lecteur RFID envoie une nouvelle impulsion qui fait décoller le relais Bistable, état relayé par le SM103.
J’ai rajouté une led clignotante sur le relais pour indiquer, l’état du relais, donc l’état de l’alarme.
Matériels Nécessaires :
Il est composé de 6 éléments :
1 – Le lecteur RFID acheté sur ce site pour quelques dizaines d’euros avec le port (voir site)
2 – Un relais bistable électronique acheté en kit chez Selectronic (voir site)
3 – un detecteur d’ouverture de porte Zwave Everspring SM103 sans son aimant (ici)
4 – un tableau 125 x100
5 – une led clignotante
6 – Une alimentation 220v – 12v 300mA
Schéma de principe :
Essai sur table :
–
[youtuber youtube=’http://www.youtube.com/watch?v=yWMOE3NrrCM&feature=youtu.be’]
–
Réalisation :
Mise en Service (UI5) :

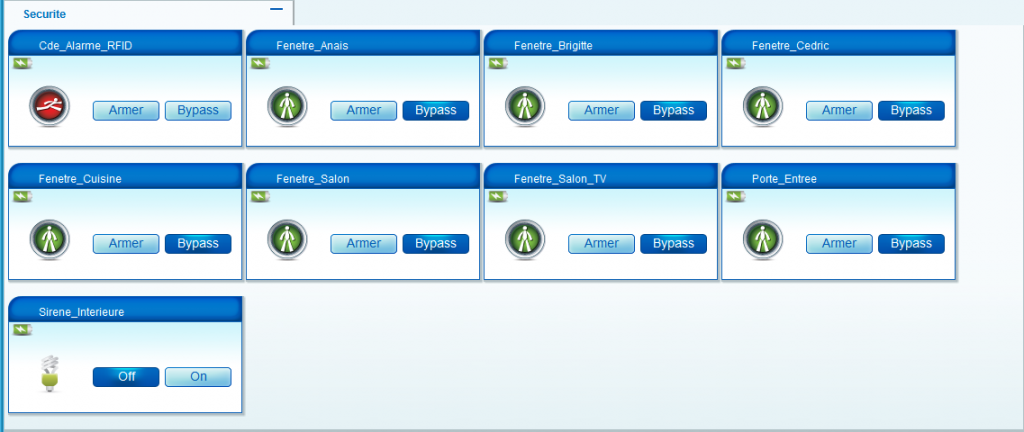

Alarme Hors Service :
Le Lecteur RFID (Cde_Alarme_RFID) contact ouvert
Les autres capteurs d’ouverture sont fermés et en Bypass

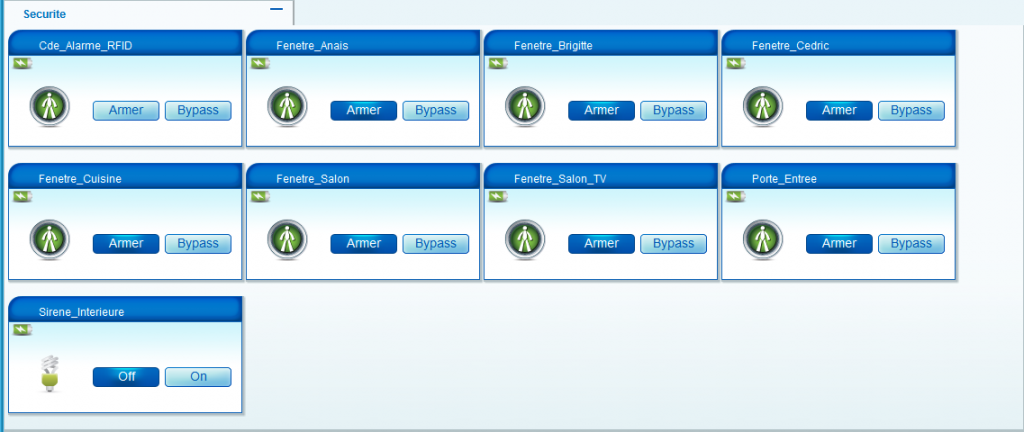

Alarme En Service :
Le Lecteur RFID (Cde_Alarme_RFID) contact fermé
Les autres capteurs d’ouverture sont fermés et Armés
